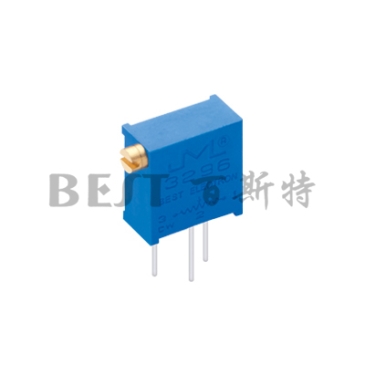

JML精密电位器3296Z技术参数

电位器性能:

阻值范围(Ohms) :10~2M

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程 : 25± 2turns

JML精密电位器3296Z环境特征:

额定功率(最高工作电压300V):+70℃ 0.25W,+125℃ 0w

工作温度范围: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000次 , △R≤±2%R

振动：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△(Uab/Uac)≤±2%

气候顺序： △R≤±3%R，R1≥100MΩ

70℃电气耐久性：0.5W，1000h △R≤±3%R

机械耐久性：50cycles，△R≤±3%R

稳态湿热：△R≤±3%R，R1≥100MΩ

JML精密电位器3296Z物理特征:

总机械性能: 28± 2turns

起动力矩: ≤36mN•m

止档力矩: ≥36 mN•m

标准包装：50pcs/管

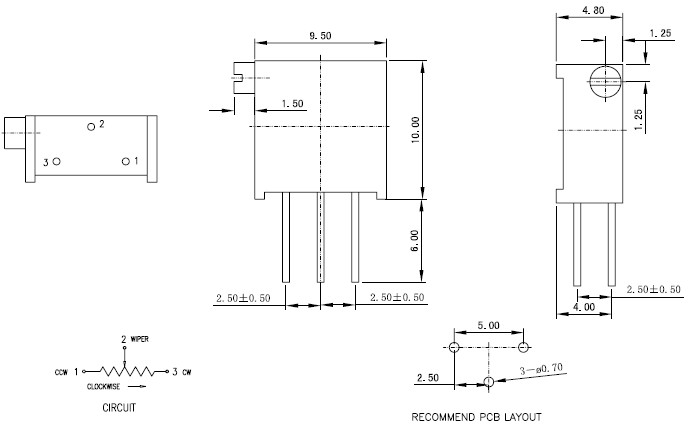

精密电位器JML3296Z参考图纸

单位：mm
